ガ イ ナ（断熱塗装） 施 工 事 例

I 様工場に使用する断熱塗料　ガイナ２２缶です。

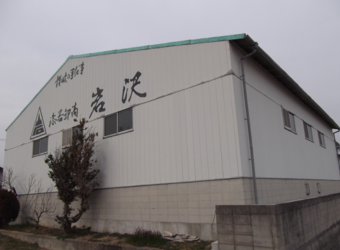

施工前の状況です

足場仮設後の状況です

スレート屋根の高圧洗浄中に雨漏りが発生した為、高圧洗浄を中止し 全面研磨に切り替えて作業しました。				ボルトの錆をマジックロン（研磨用具）で 落としています。

壁も屋根同様、マジックロンで全面研磨をします。				屋根の小口部分の苔も落とします。

スレート屋根のボルトを錆止め処理（ハイポンファインプライマー）を行った後、専用のボルトキャップを回しこみ、 最後にコーキング処理をします。

スレート屋根に下塗り（浸透性シーラー）を吹付します。

ガイナの一回目をスレート屋根に均一に塗布する為、スプレーで施工します。

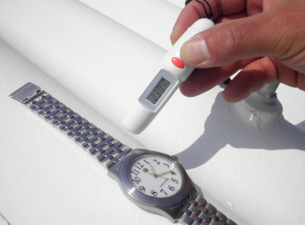

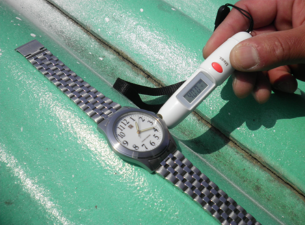

2011年４月１日　天気：晴れ 　気温：１９．２℃　　計測時間：１３時１８分	塗装後 塗装前	ガイナを施工していない部分の 表面温度は１３時１８分で ４０℃と熱くなっています。		ガイナ １回目施工後の表面温度は１３時１８分で ２３℃と 実際に手で触った場合の体感温度も差が見られました。

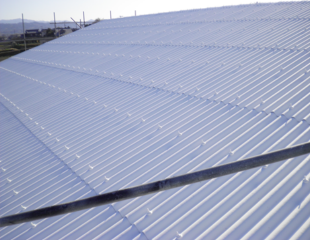

スレート屋根 全面にガイナの１回目が塗り終わりました。				ここで中間報告です。今回ガイナの塗装は 初めてという事もあり、私川田が施工して おりますが1回目の塗装でここまでの温度 変化があるのはびっくりしました。 塗るだけで暑くない！！ まさにその通りだなと痛感し嬉しくて、昼食 を食べるのを忘れる程作業に没頭した一 日でした。

2011年 ４月5日　天気：晴れ　　気温：１６．８℃ ガイナ２回目の塗装状況です。

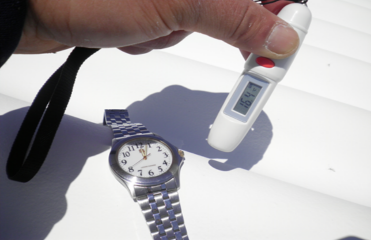

２０１１年　４月５日　天気：晴れ　　気温：１６．８℃　　計測時間：１２時０３分 ガイナ２回目施工後の表面温度：１６．４℃ ガイナ２回目施工完了なのですが規定量の塗布ができていない為 ３回目の塗装を行います。

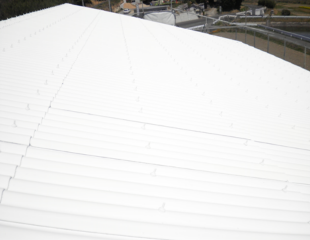

２０１１年　４月５日　天気：晴れ　　気温：１６．８℃ ガイナ３回目施工状況				スレート屋根 ガイナ施工完了

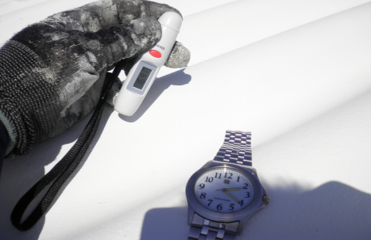

２０１１年　４月５日　天気：晴れ　　気温：１６．８℃　　計測時間：１４時２１分 スレート屋根　３回目ガイナ施工後の表面温度：１６．４℃

鉄板の壁なので下塗りとして錆止め（ハイポンファインプライマー）を施工していきます。

壁の下塗りが施工完了した状況です。

壁に下塗（ハイポンファイプライマー）完了後、ガイナ１回目の施工状況です。						ガイナ１回目施工完了

ガイナ2回目の施工状況です。						ガイナ2回目施工完了

外壁もスレート屋根同様、規定量が塗布できていない為３回目の塗装を行います。

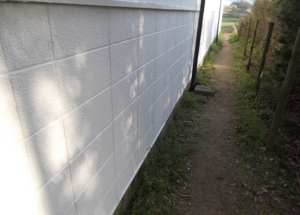

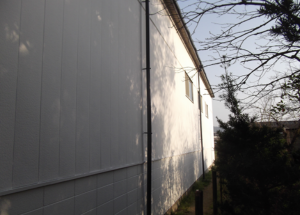

外壁のガイナ（３回目）が施工完了した状況です。

２０１１年 ４月６日　天気：晴れ　気温：１９．３℃　時間１６時３７分 外壁の表面温度はガイナ塗装前と塗装後では１６℃も違うのが分かります。

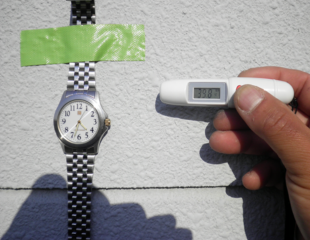

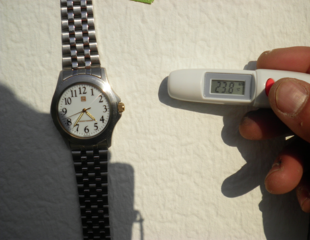

施工前の表面温度は３９．８℃		施工後の表面温度は２３．８℃

換気ガラリも外壁同様、研磨後（マジックロン）下塗りとして ハイポンファインプライマー塗装後ガイナを塗装します。

換気ガラリのガイナ塗装が施工完了した状況です。

ブロック基礎のガイナ塗装施工状況です。 下塗りに微弾性エクセル塗装後ガイナを塗装します。
微弾性エクセル		ガイナ

ガイナ空缶状況：２２缶すべて使用しました。 規定通りの施工です。

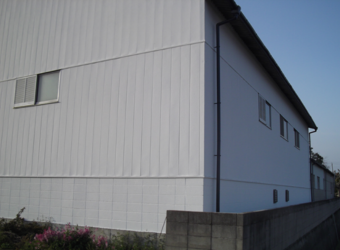

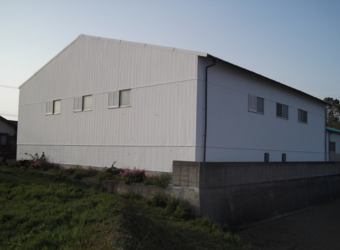

ガイナ施工完了

ガイナ施工完了

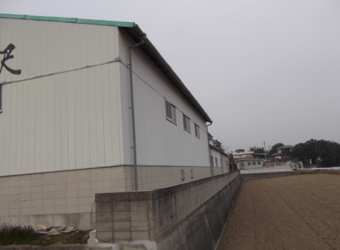

施工前		施工後

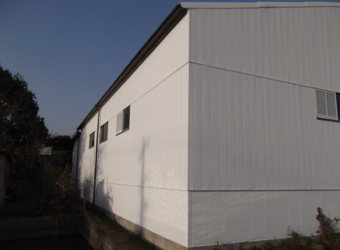

ガイナ施工完了

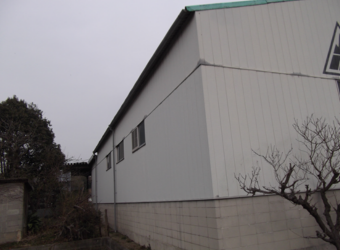

施工前		施工後

ガイナ施工完了
施工前		施工後
